REGIME DE NEUTRE STL

STL=Schéma de Liaison à la Terre

Première lettre:

Caractérise le point neutre au secondaire du transformateur ou de la source.

• I : isolé de la terre ou impédant.

• T : relié a la terre.

Deuxième lettre:

Caractérise les masses électriques des récepteurs par rapport à la terre.

• T : reliées à la terre.

• N : reliées au conducteur de neutre (N).

Troisième lettre (facultative):

Situation du conducteur neutre et du conducteur de protection.

• C : N et PE forment un conducteur commun PEN. Terre neutre confondus.

• S : N et PE séparés. Terre neutre séparés

Système TT ( neutre avec distribution mis à la terre et la masses utilisateurs reliées à la terre ):

• Utilisé en France pour les installations alimentées par un réseau de distribution publique basse tension.
• Sécurité: le courant de premier défaut se referme par la boucle comprenant les prises de terre des masses et du neutre. Un dispositif différentiel (RCD) coupe l'alimentation dès que la tension de défaut UL est supérieure à 50 v ou 25 V.

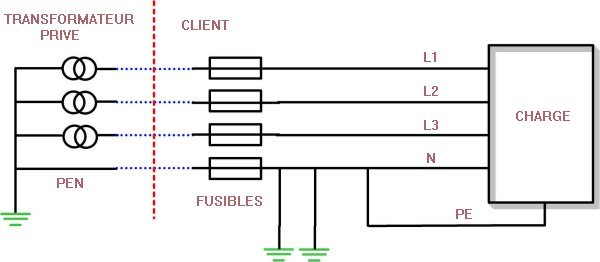

• Utilisé pour les installations alimentées par un poste de transformation privé.
• Sécurité: le courant de premier défaut se referme par le conducteur neutre et devient un courant de court-circuit phase-neutre. Un dispositif de protection contre les surintensités (disjoncteurs ou fusibles) assure la coupure de l'installation et sa protection.

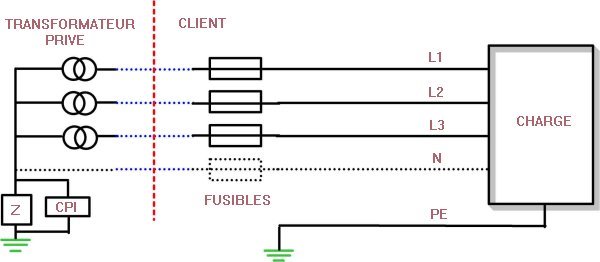

• Utilisé pour les installations alimentées par un poste de transformation privé et exploitées par un service de maintenance.
• Sécurité: le courant de premier défaut se referme par la mise à la terre du neutre du transformateur (impédance forte ou infinie). La tension de défaut résultante n'est donc pas dangereuse et ne provoque que le fonctionnement de dispositifs sonores ou visuels d'avertissement. En cas de deuxième défaut, le courant se reboucle à travers les deux charges en défaut et la protection est assurée dans les mêmes conditions qu'en schéma TN.

Mise à jour le 12/09/2013
